ステッピングモータ P-PMSシリーズ P-PMSA-U56D1D-SC

・豊富なモータバリエーションをご用意しました。
・高トルク、低騒音、高放熱

データダウンロードはこちら

仕様

モータ仕様

品名

P-PMSA-U56D1D-SC

□サイズ

60

巻線タイプ

ユニポーラ

軸仕様

両軸ギヤード

ステップ角[°]

0.2

定格電圧[V]

2.4

定格電流[A]

2

巻線抵抗[Ω/相]

1.2

インダクタンス[mH/相]

1.3

許容トルク[N・m]

2.5

ギヤ比

1:9

出力軸許容回転数[r/min]

0 - 200

ロータイナーシャ
[x10^-7kg・m^2]

135

モータ長[mm]

82

モータ重量[kg]

0.8

使用周囲温度

-10～+50℃ 凍結なきこと

使用湿度

85%以下 結露なきこと

保存周囲温度

-20～+70℃ 凍結なきこと

保存湿度

85%以下 結露なきこと

雰囲気

腐食性ガス・粉塵の無いこと水・油などが直接掛からないこと

　　

外形図

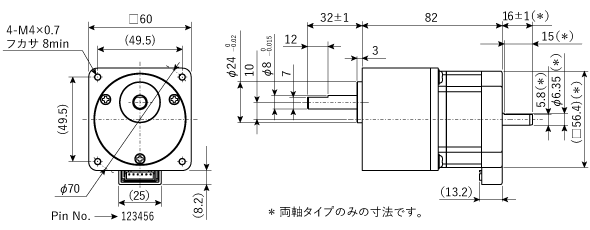

モータ外形図

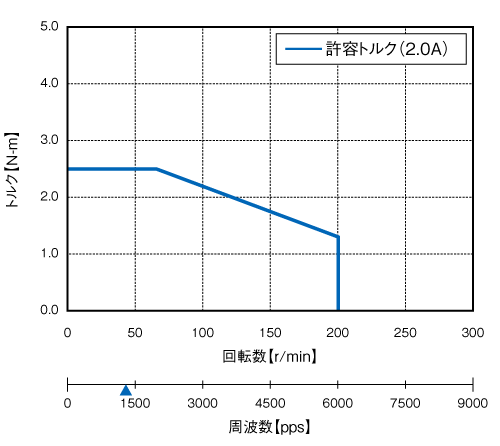

回転数-トルク特性

※▲は最大自起動周波数を示す。（無負荷時）

パッケージ内容
