ステッピングモータ P-PMSシリーズ P-PMSA-B60D5D

・豊富なモータバリエーションをご用意しました。
・高トルク、低騒音、高放熱

□サイズ
[mm]
品名 価格
(税込)
定格電流
[A/相]
最大静止トルク
[N・m]
モータ長
[mm]
モータ重量
[kg]
60 P-PMSA-B60D5D 9,900円
(10,890円)
2.8 3.106 87.8 1.4

仕様

モータ仕様

品名
P-PMSA-B60D5D
□サイズ
60
巻線タイプ
バイポーラ
軸仕様
両軸
ステップ角[°]
1.8
定格電圧[V]
4.5
定格電流[A]
2.8
巻線抵抗[Ω/相]
1.6
インダクタンス[mH/相]
8
最大静止トルク[N・m]
3.106
ロータイナーシャ
[x10^-7kg・m^2]
920
モータ長[mm]
87.8
モータ重量[kg]
1.4
使用周囲温度
-10~+50℃ 凍結なきこと
使用湿度
85%以下 結露なきこと
保存周囲温度
-20~+70℃ 凍結なきこと
保存湿度
85%以下 結露なきこと
雰囲気
腐食性ガス・粉塵の無いこと水・油などが直接掛からないこと

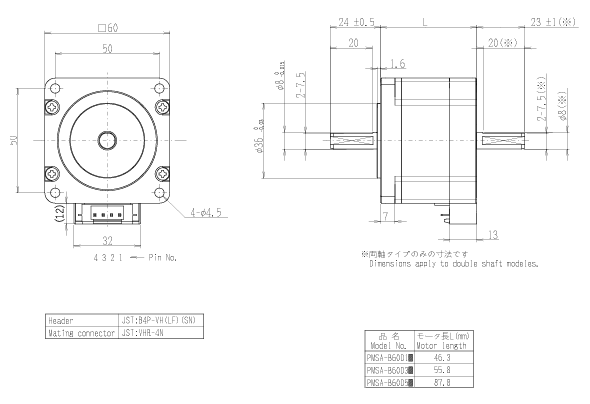

外形図

モータ外形図

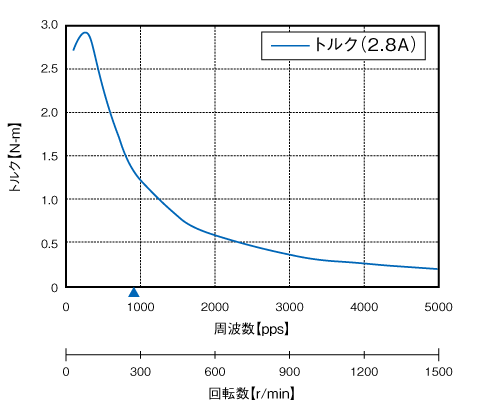

回転数-トルク特性

測定条件

※図中のトルクはプルアウトトルクを示す。
※▲は最大自起動周波数を示す。(無負荷時)

パッケージ内容

同梱品
