NEWステッピングモータ P-PMS-HWシリーズ P-PMSB-B60D0HW

・豊富なモータバリエーションをご用意しました。
・高トルク、低騒音、高放熱

□サイズ
[mm]
品名 価格
(税込)
定格電流
[A/相]
最大静止トルク
[N・m]
モータ長
[mm]
モータ重量
[kg]
60 P-PMSB-B60D0HW 21,000円
(23,100円)
1.6 0.35 18 0.23

仕様

モータ仕様

品名
P-PMSB-B60D0HW
□サイズ
60
巻線タイプ
バイポーラ
軸仕様
片軸中空
ステップ角[°]
1.8
定格電圧[V]
3.2
定格電流[A]
1.6
巻線抵抗[Ω/相]
2
インダクタンス[mH/相]
2.1
最大静止トルク[N・m]
0.35
ロータイナーシャ
[x10^-7kg・m^2]
146
モータ長[mm]
18
モータ重量[kg]
0.23
使用周囲温度
-10~+50℃ 凍結なきこと
使用湿度
85%以下 結露なきこと
保存周囲温度
-20~+70℃ 凍結なきこと
保存湿度
85%以下 結露なきこと
雰囲気
腐食性ガス・粉塵の無いこと水・油などが直接掛からないこと

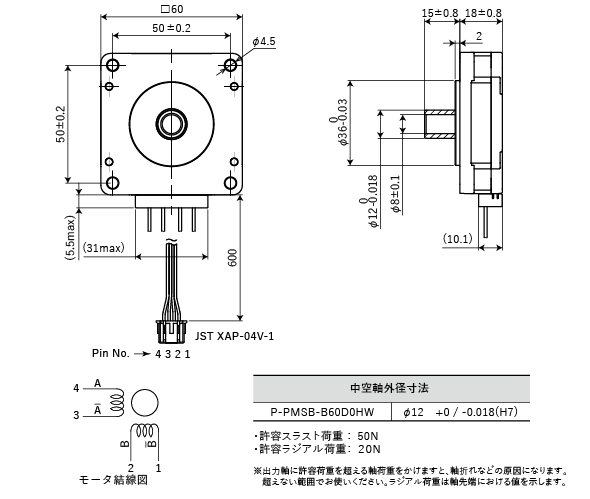

外形図

モータ外形図

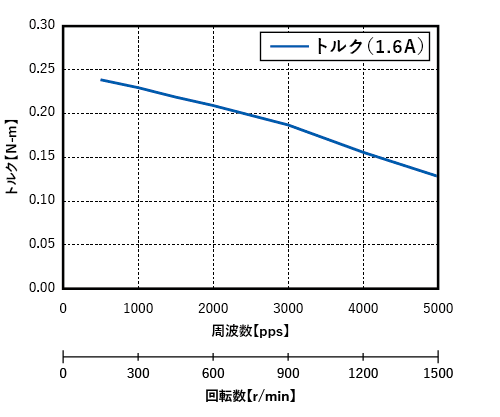

回転数-トルク特性

測定条件

※図中のトルクはプルアウトトルクを示す。
※▲は最大自起動周波数を示す。(無負荷時)

パッケージ内容

同梱品
