ステッピングモータ CSA-BBシリーズ CSA-BB60D3D

・最大入力電圧48V、最大電流6Aの高出力マイクロステップドライバ
・最大3,200分割/回転(最小ステップ角:0.1125°)
・選べる5段階分割(1、2、4、8、16)
・16段階電流設定:0-6A(Max)
・停止時電流設定機能
・保護機能(過熱保護、過電圧保護)

□サイズ
[mm]
品名 価格
(税込)
定格電流
[A/相]
最大静止トルク
[N・m]
モータ長
[mm]
モータ重量
[kg]
60 CSA-BB60D3D 23,400円
(25,740円)
2.8 1.647 55.8 0.88

仕様

モータ仕様

品名
CSA-BB60D3D
□サイズ
60
巻線タイプ
バイポーラ
軸仕様
両軸
ステップ角[°]
1.8
定格電圧[V]
2.7
定格電流[A]
2.8
巻線抵抗[Ω/相]
0.95
インダクタンス[mH/相]
3.9
最大静止トルク[N・m]
1.647
ロータイナーシャ
[x10^-7kg・m^2]
440
モータ長[mm]
55.8
モータ重量[kg]
0.88
使用周囲温度
-10~+50℃ 凍結なきこと
使用湿度
85%以下 結露なきこと
保存周囲温度
-20~+70℃ 凍結なきこと
保存湿度
85%以下 結露なきこと
雰囲気
腐食性ガス・粉塵の無いこと水・油などが直接掛からないこと


ドライバ仕様

電源電圧
DC24 - 48V
消費電流
6A Max
駆動方式
2相バイポーラ定電流駆動
最大応答周波数
50kHz
出力電流
6A/相 Max ピーク電流値
マイクロステップ分割
基本ステップ角に対する分割数 ( )内は基本ステップ角1.8°/stepの場合
1 (1.8°)、2 (0.9°)、4 (0.45°)、8 (0.225°)、16 (0.1125°)
※両エッジ動作設定可能
信号入力
1)パルス信号
2)出力電流イネーブル信号 (ON/OFF)
3)ステップ角分割切替信号 (有効/無効)
4)停止時電流設定信号 (有効/無効)
※入力パルス停止の約100ms後に電流を停止時電流設定値に変更
※入力電圧 DC5-30V、フォトカプラ入力 (入力抵抗330Ω)、フォトカプラ電流10mA以下
本体表示機能
1)POWER LED:電源ON時に緑色の表示灯が点灯
2)ALARM LED:過電圧、過熱検知時に橙色の表示灯が点灯
本体設定機能
1)ステップ分割数切替設定
2)パルス入力方式切替設定 (1パルスモード/2パルスモード)
3)停止時電流設定 (0/0.4/0.8/1.2/1.6/2.0/2.4/2.8/3.2/3.6/4.0/4.4/4.8/5.2/5.6/6.0A 16段階設定)
4)駆動電流設定 (0/0.4/0.8/1.2/1.6/2.0/2.4/2.8/3.2/3.6/4.0/4.4/4.8/5.2/5.6/6.0A 16段階設定)
保護機能
1)電流ヒューズ:DC125V 10A 普通溶断型
2)過電圧保護:約55V
3)過熱保護:サーミスタ温度80℃
その他
RoHS2指令適合
使用周囲温度
0~+40℃ 凍結なきこと
使用湿度
85%以下 結露なきこと
保存周囲温度
-10~+50℃ 凍結なきこと
保存湿度
85%以下 結露なきこと
雰囲気
腐食性ガス・粉塵の無いこと水・油などが直接掛からないこと
寸法
W115 x D75 x H30mm
重量
0.115kg


外形図

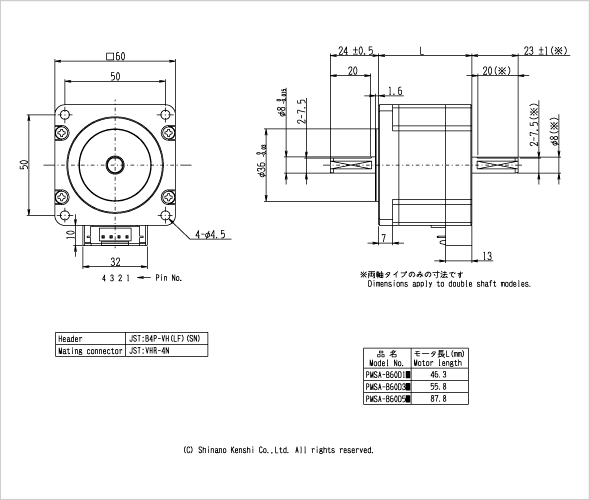

モータ外形図

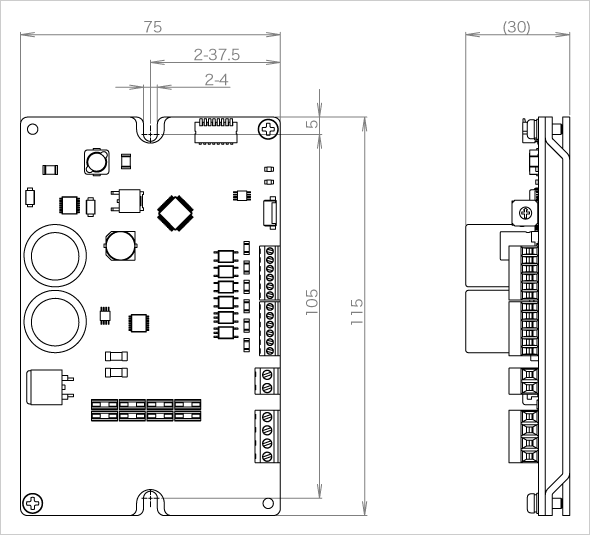

ドライバ外形図

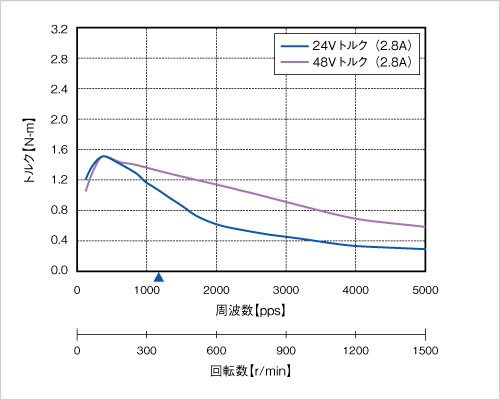

回転数-トルク特性

測定条件

※図中のトルクはプルアウトトルクを示す。
※▲は最大自起動周波数を示す。(無負荷時)
