軽量薄型サーボアクチュエータシステム CBA-50 CBA-50FFF-T49

・軽量薄型、きめ細やかなトルク制御が可能
・小イナーシャ、小バックドライブトルクを実現

データダウンロードはこちら

仕様

モータ仕様

品名

CBA-50FFF-T49

電源電圧

DC22V

分解能

401,408P/R

定格回転速度[r/min]

60

バックドライブトルク[N・m]

1.2 max

トルク定数[Nm/A]

2.58

定格トルク[N・m]

8

瞬時最大トルク[N・m]

25

ギヤ比

1/49

軸仕様

フランジ

許容ラジアル荷重（軸・垂直）[N]

900

定格出力[W]

50

アクチュエータ重量[kg]

0.6

使用周囲温度

-10〜+40℃

使用湿度

85%以下 (結露無きこと)

保存周囲温度

-20〜60℃

保存湿度

90％以下 (結露無きこと)

雰囲気

腐食性ガス・粉塵のないこと

　　

ドライバ仕様

電源電圧

DC22V

ドライバ定格電流[A]

3

信号入力

デジタル：サーボON/OFF ・アラームクリア ・回転方向設定 ・パルス入力
アナログ：トルク指令/速度指令

信号出力

デジタル：レディー出力・アラーム出力
アナログ：トルク出力

通信端子

RS485

本体表示機能

電源：緑、アラーム：赤

保護機能

・CPU異常
・速度超過
・低電圧
・過電圧
・初期位置合わせ異常
・過熱
・過電流
・位置偏差異常

速度制御範囲[r/min]

10〜60

使用周囲温度

0〜+50℃

使用湿度

85％以下　結露無きこと

保存周囲温度

-20〜60℃

保存湿度

85％以下　結露無きこと

雰囲気

腐食性ガス・粉塵の無いこと
水・油などが直接掛からないこと

寸法

W90 x D58 x H22

重量

0.1kg

　　

外形図

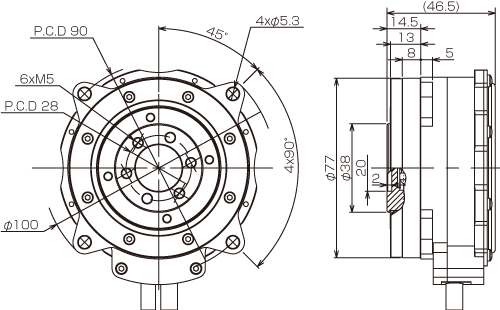

アクチュエータ外形図

ドライバ外形図

回転数-トルク特性

パッケージ内容
