DCブラシレスモータ CBA-30シリーズ CBA-30CKF-SC

・幅広い速度制御範囲（90～3,000 r/min　速度比 1:33）
・業界最小・最軽量クラスのモータドライバ
・安定した速度制御（速度変動率 0.5%以下）
・2段階スピード設定機能搭載（内部ボリューム/外部入力）
・セーフスタート機能搭載による安全設計
・加速時間・減速時間設定、瞬時停止が可能
・回転数パルス出力によるモータの速度モニターが可能
・豊富な保護機能（過負荷、過速度、過熱、過不足電圧保護）
・すぐに使える電源ユニットパッケージをご用意
・豊富なギヤードラインナップ（ギヤ比1:5～1:100）

データダウンロードはこちら

仕様

モータ仕様

品名

CBA-30CKF-SC

□サイズ

60

軸仕様

ギヤヘッドキー溝

定格回転速度[r/min]

2500

許容トルク[N・m]

1.6

ギヤ比

1:15

定格トルク[N・m]

0.12

起動トルク[N・m] ※1

0.18

出力軸回転速度[r/min]

6 - 200

回転方向
（CW回転指令に対して）

CW方向

許容負荷イナーシャ
[x10^-7kg・m^2]

14000

許容スラスト荷重（軸）[N]

40

許容ラジアル荷重（軸・垂直）[N]

150

モータ長[mm]

80.5

モータ重量[kg]

0.8

使用周囲温度

0～+50℃ 凍結なきこと

使用湿度

85%以下 結露なきこと

保存周囲温度

-25～+70℃ 凍結なきこと

保存湿度

85%以下 結露なきこと

雰囲気

腐食性ガス・粉塵の無いこと水・油などが直接掛からないこと

　　

※1 起動トルクの時間は5秒以内、2,000r/min以下です。
※2 許容ラジアル荷重は軸先端より10mmの値を示します。

共通仕様

定格出力[W]

30W(連続時)

定格入力電圧[V]

24V

定格入力電流[A]

2.1A

電源電圧[V]

DC24V±10%

最大入力電流[A]

3.5A Max

制御方法

ソフトウェアデジタルPI制御

定格トルク[N・m]

0.12N・m

起動トルク[N・m]※1

0.18N・m

定格回転速度[r/min]

2,500r/min

速度設定範囲[r/min]

90 - 3,000r/min (速度比1:33)

速度変動率

±0.5% 以下 (条件：定格トルク、定格回転速度、定格電圧時)

回転速度設定方法

1)内部速度設定ボリューム
2)外部可変抵抗器、または外部直流電圧入力

多段速度設定

2段速対応 (速度設定ボリューム、外部可変抵抗器または外部直流電圧入力にて2段階の速度を設定可能)

加減速/セーフスタート設定

0.5 - 10秒 (加減速設定ボリューム、加減速/セーフスタート共通設定)

信号入力

1)モータ制御信号 (モータ運転・停止/回転方向設定)
2)停止モード選択信号 (減速停止/瞬時停止)
3)速度設定切替信号 (内部設定使用/外部設定使用)
4)アラーム解除信号 (通常/アラーム解除)
※上記各信号、入力電圧 H：OPEN、5±0.5V L：-0.3Vmin - 0.8Vmax C-MOS負論理入力
5)速度設定用アナログ入力 (モータ速度設定)
※外部可変抵抗器 20kΩ/外部直流電圧による設定 DC0 - 5V

信号出力

1)アラーム信号 (通常時：0.8V以下/異常時：OPEN)
2)回転数信号 (出力周波数Hz×5r/min)
※出力電圧DC30V以下、シンク電流10mA以下、オープンコレクタ出力、外部電源で操作

本体設定機能

1)内部速度設定 (内部速度設定ボリューム)
2)加減速時間・セーフスタート時間設定 (加減速設定ボリューム)

本体表示機能

表示LED (電源ON時点灯、異常時点滅)

保護機能※2

1)ドライバ保護機能
次の場合、モータは自然停止しアラーム出力信号が出力、LED点滅
・ホールセンサー異常検知：モータ内のセンサー異常、ケーブル断線
・過負荷保護：モータに定格トルクを超える付加が約5秒以上かかったとき、またはモータがロックしたとき
・不足電圧保護機能：ドライバ印加電圧がDC24Vを約25%下回ったとき
・過電圧保護機能：ドライバ印加電圧がDC24Vを約25%上回ったとき
・過熱保護：ドライバ基板温度が80℃を超えたとき
・過速度保護：モータの回転速度が3,500r/minを超えたとき
2)電源ヒューズ
DC250V 5A タイムラグ品 溶断型

その他

1)RoHS2指令適合
2)ロック機能付コネクタ

使用周囲温度

0～+50℃ 凍結なきこと

使用湿度

85%以下 結露なきこと

保存周囲温度

-20～+70℃ 凍結なきこと

保存湿度

85%以下 結露なきこと

雰囲気

腐食性ガス・粉塵の無いこと水・油などが直接掛からないこと

ドライバ寸法

W50.5 x D65 x H33mm

ドライバ重量

0.08kg

　　

※1 起動トルクの時間は5秒以内、2,000r/min以下です。
※2 昇降装置など巻き下げ負荷がかかる機構での運転は行わないでください。過負荷保護、過電圧保護が働いてモータが自然停止した際に、負荷が落下する恐れがあります。
※3 各仕様値はCBA-30CDFでの特性です。

外形図

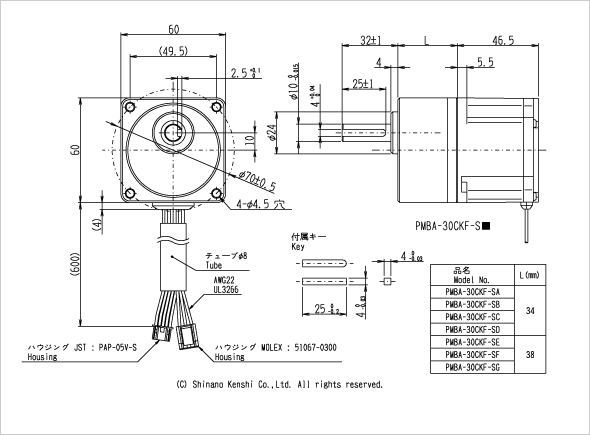

モータ外形図

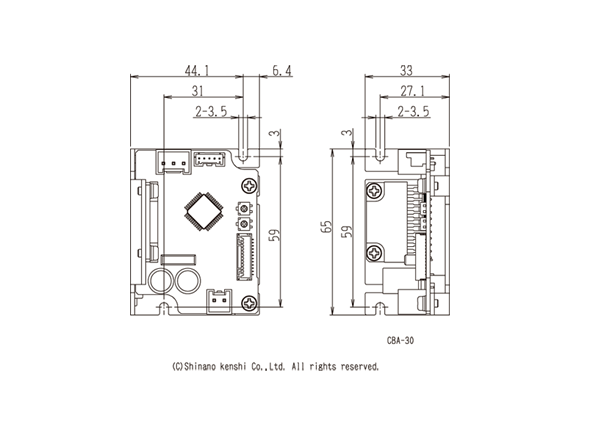

ドライバ外形図

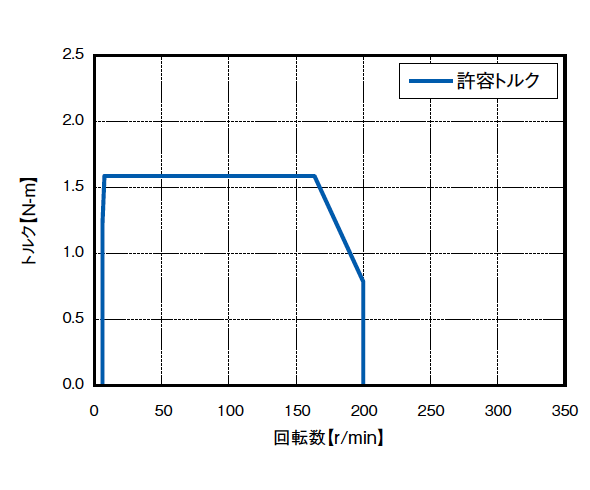

回転数-トルク特性

測定条件

• DC24V入力、モータケーブル長標準 (60cm)

※定格トルクを超える負荷が約5秒間加わった場合または起動トルクを超える負荷が加わった瞬間に、モータは過負荷保護により自然停止します。

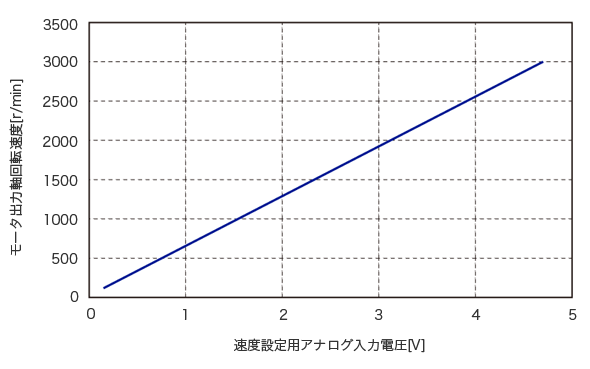

回転速度-外部入力特性

※モータ出力軸回転速度はモータ単体時の回転速度です。ギヤードタイプのギヤ出力軸回転速度は、ギヤ比で割った値になります。

パッケージ内容
